AWSで作るはじめてのETL【StepFunctions編集】

概要

トリガー起動されたStepFunctionsのワークフローを編集する。

StepFunctions

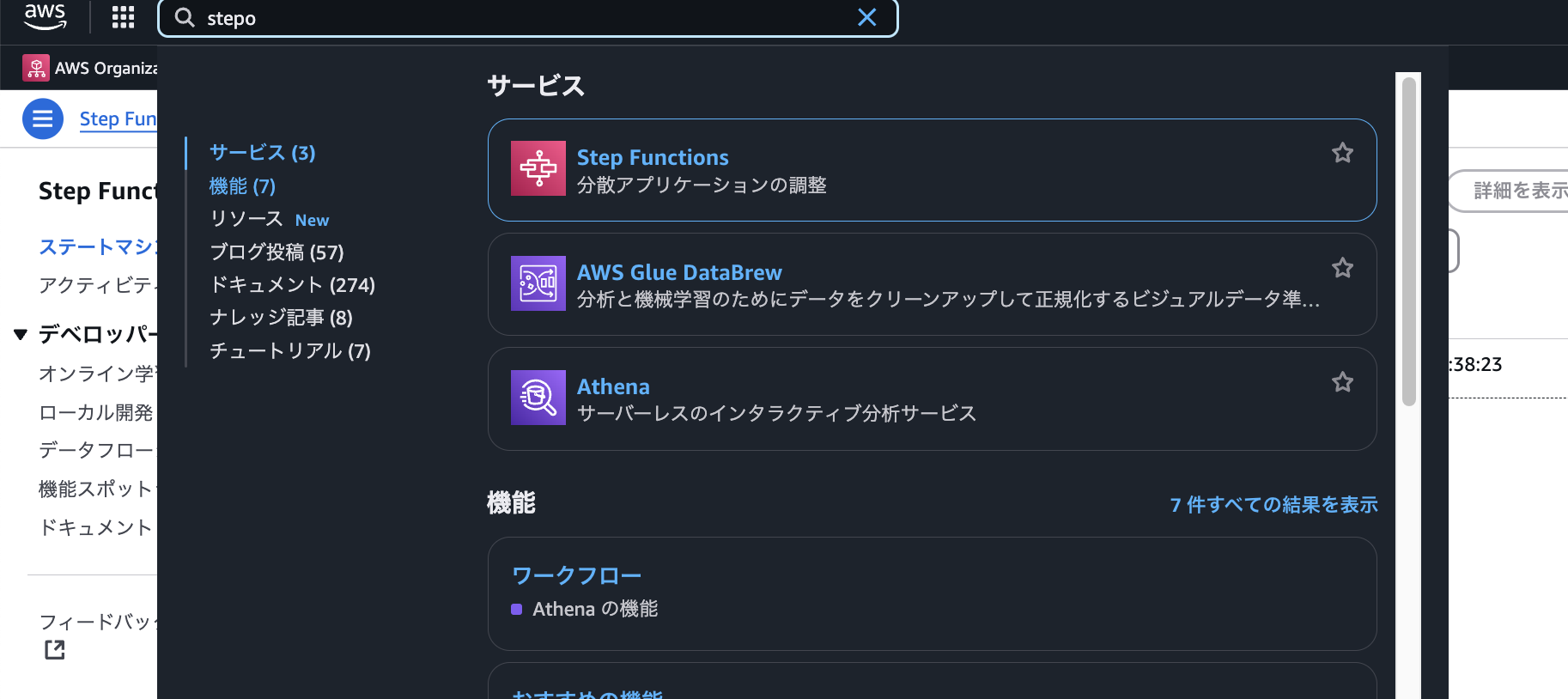

StepFunctionsに遷移

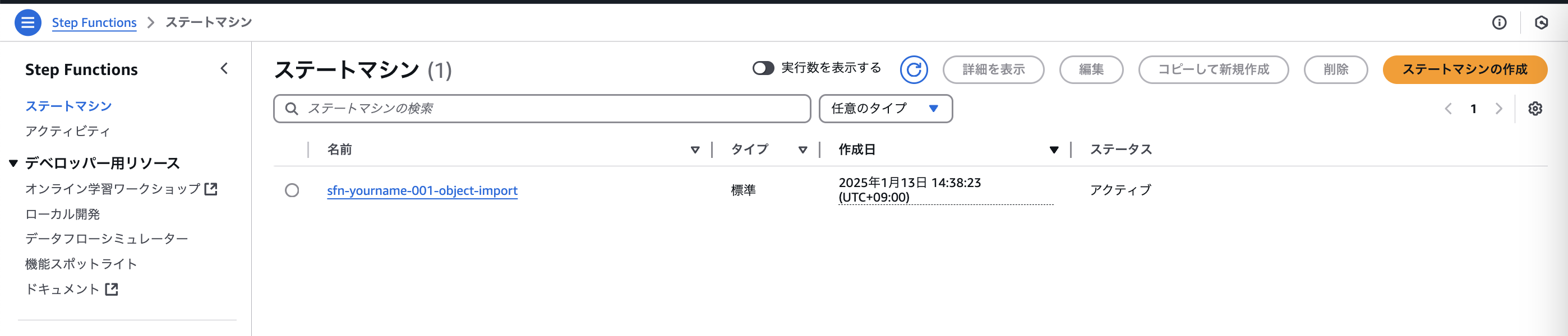

StepFunctions選択

自分のStepFunctionsをクリック

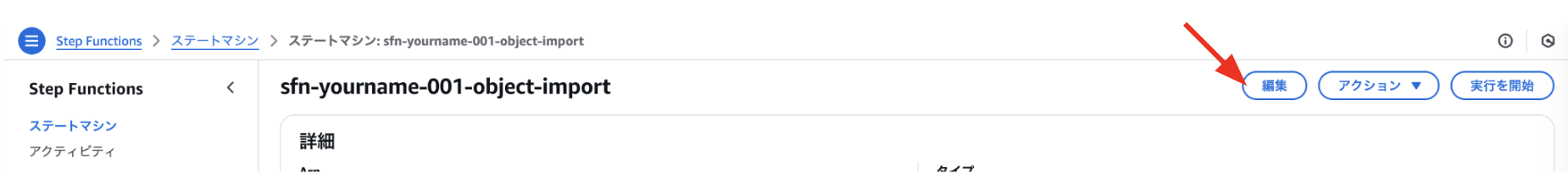

編集

StepFunctions構築

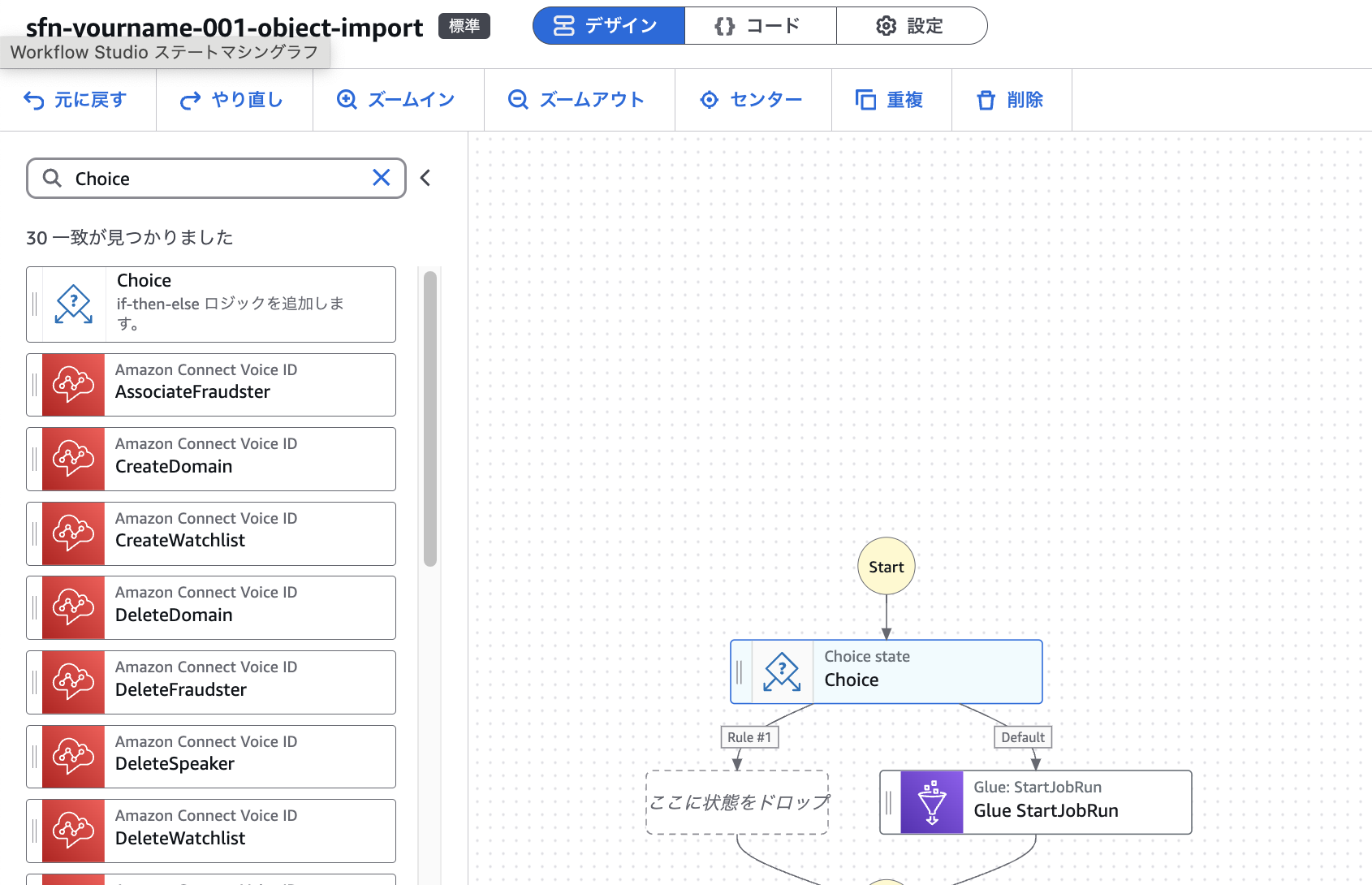

1. Choice

Choiceステートを選択してドラッグ&ドロップ

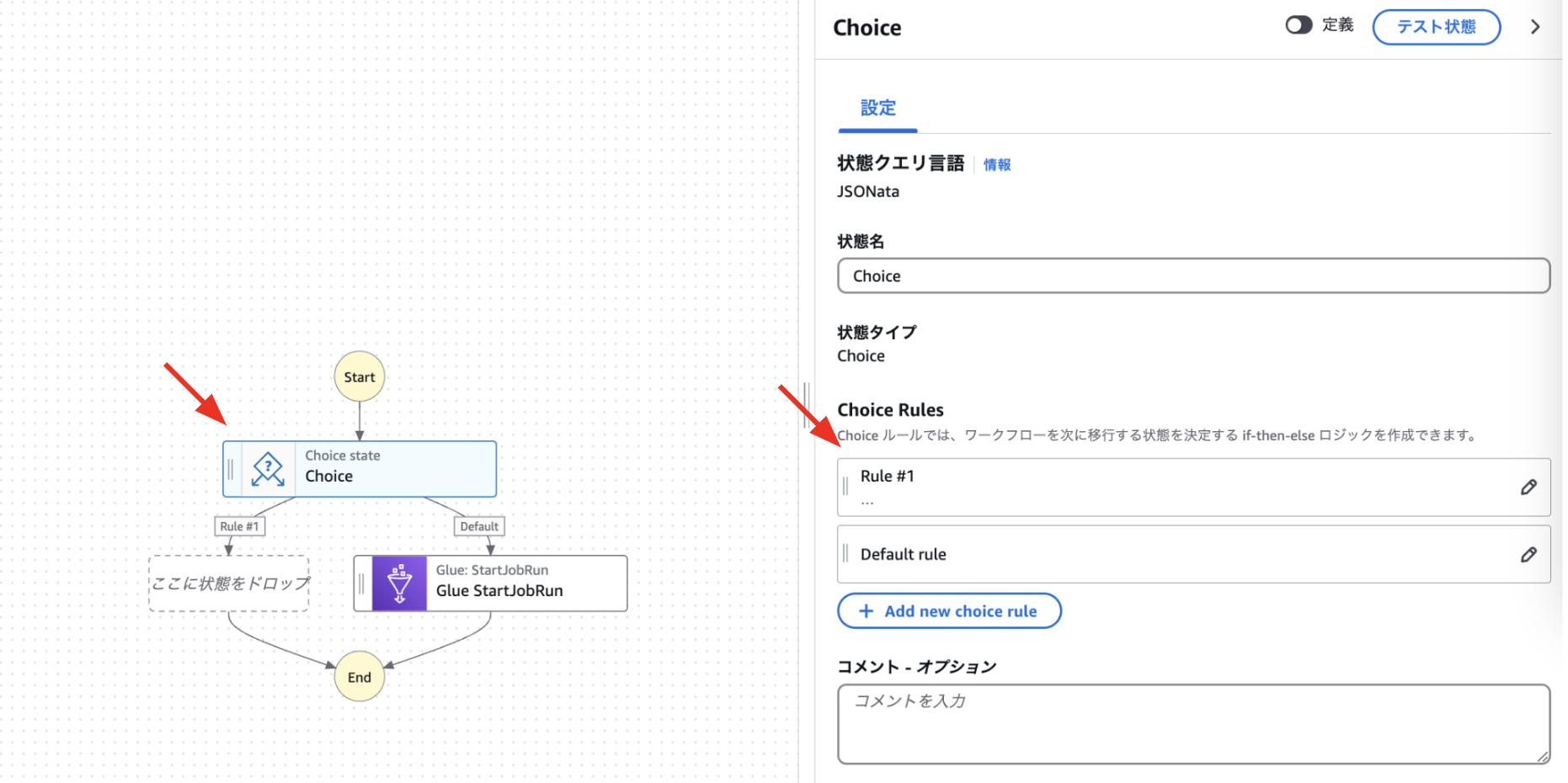

2. Add new choice rule

Add new choice ruleをクリックしてルールを追加する

6個になるように作る（Rule #5になるまで）

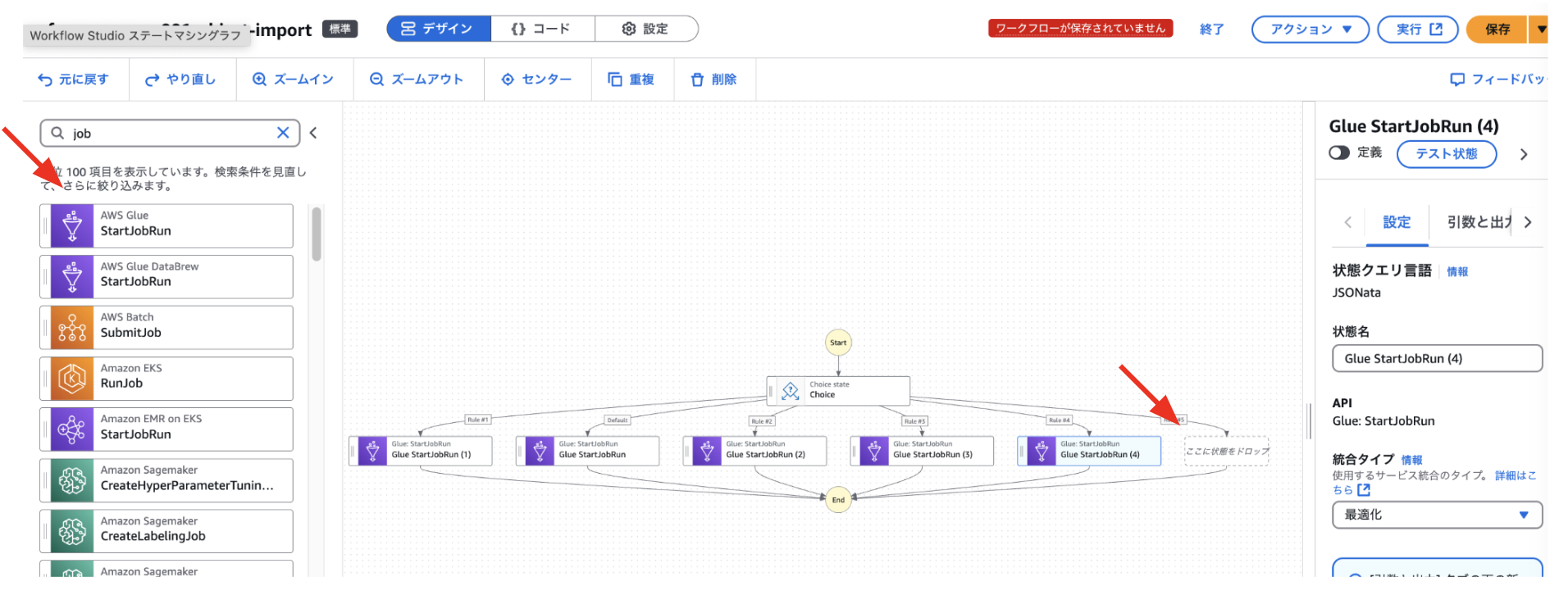

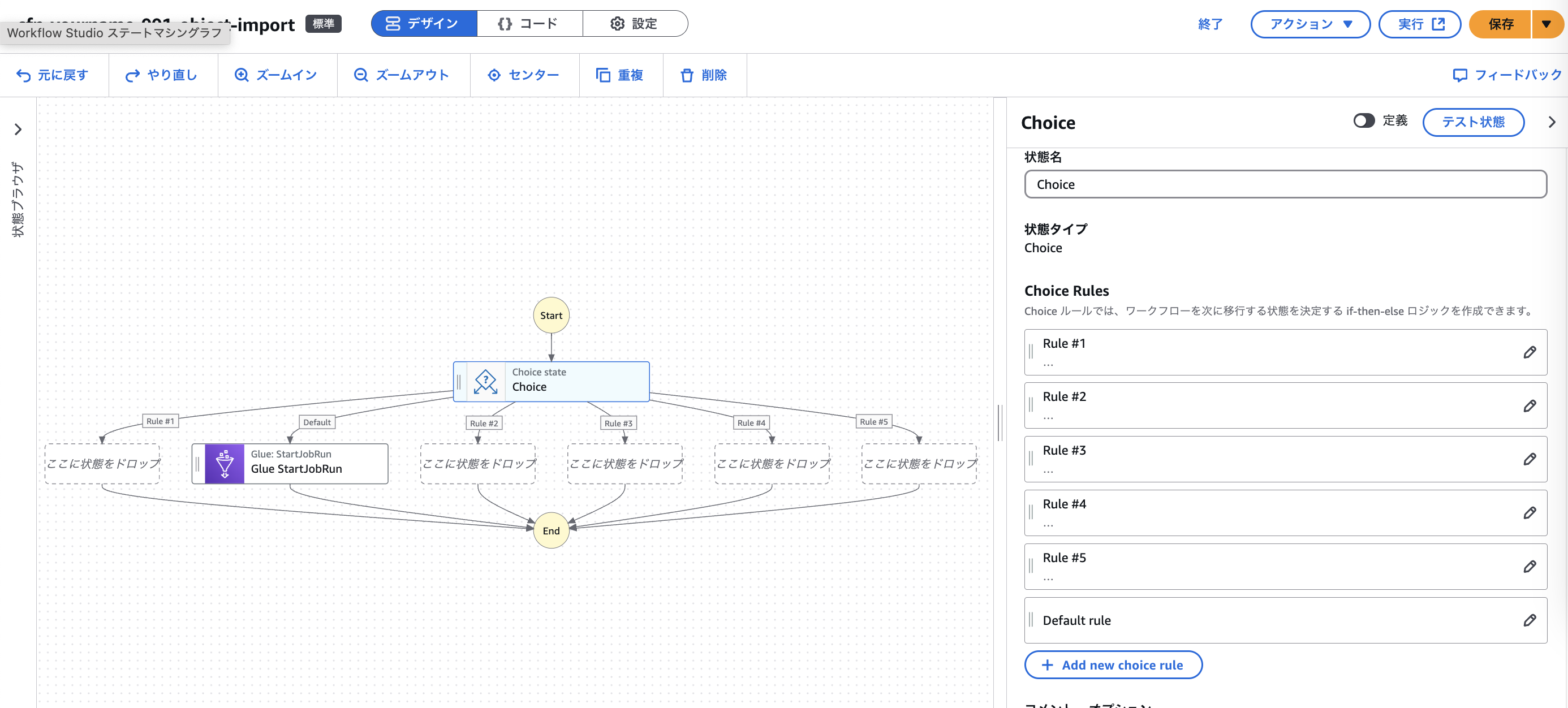

3. StartJobRun

StartJobRunステートを選択して「ここに状態をドロップ」の場所にドラッグ&ドロップ

5個になるように作る

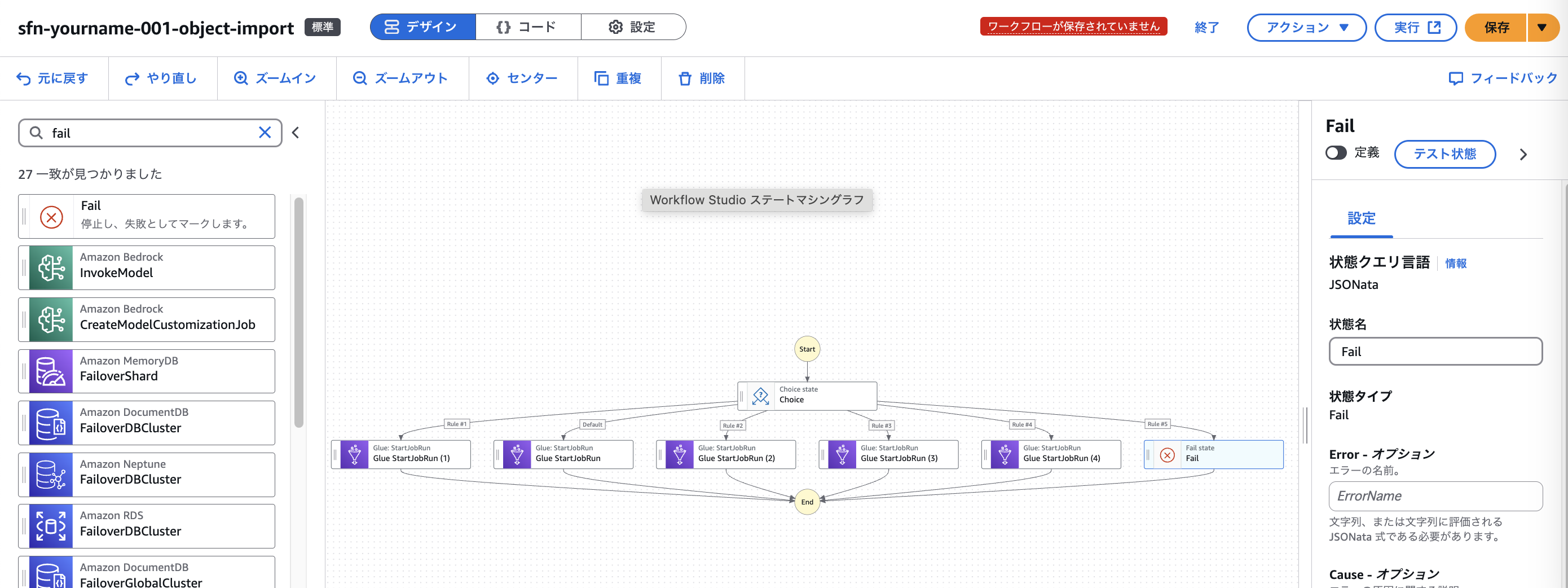

4. Fail

Failステートを選択して「ここに状態をドロップ」の場所にドラッグ&ドロップ

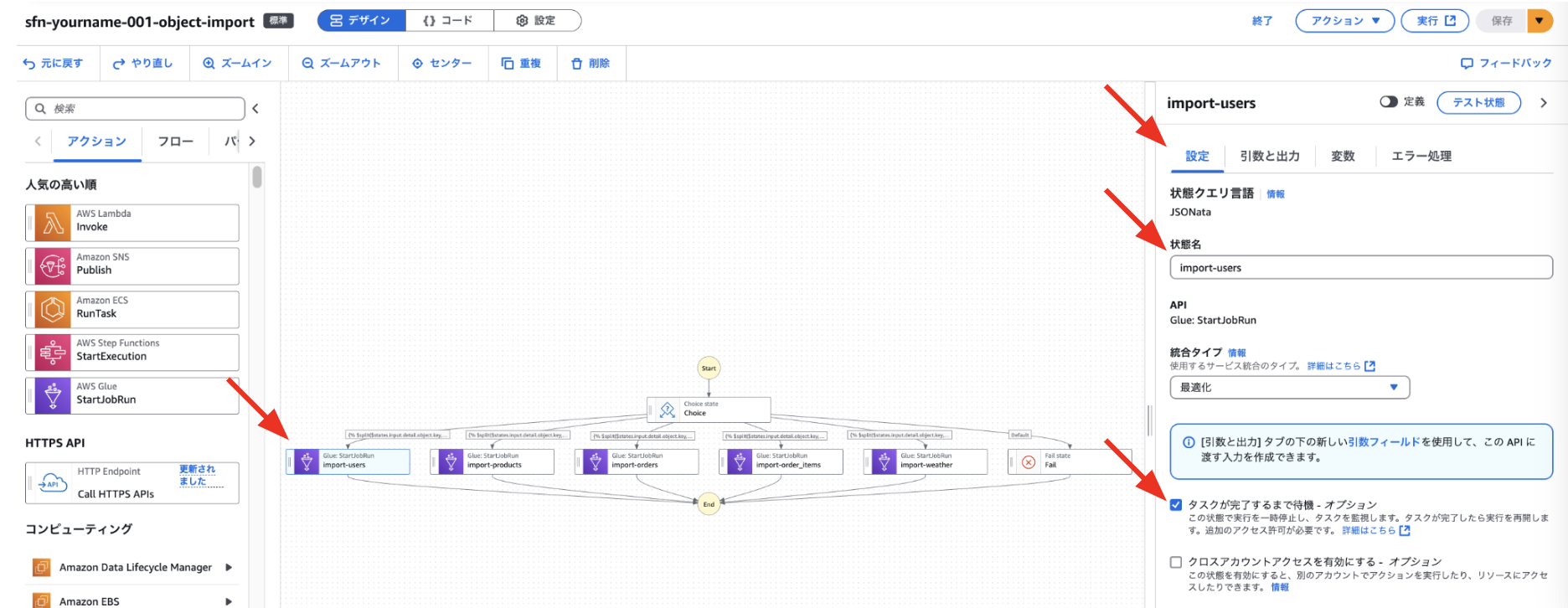

5. StartJobRun　状態名

StartJobRun ステートの設定より、状態名を編集

• 状態名: import-users
• タスクが完了するまで待機 - オプション: 有効化

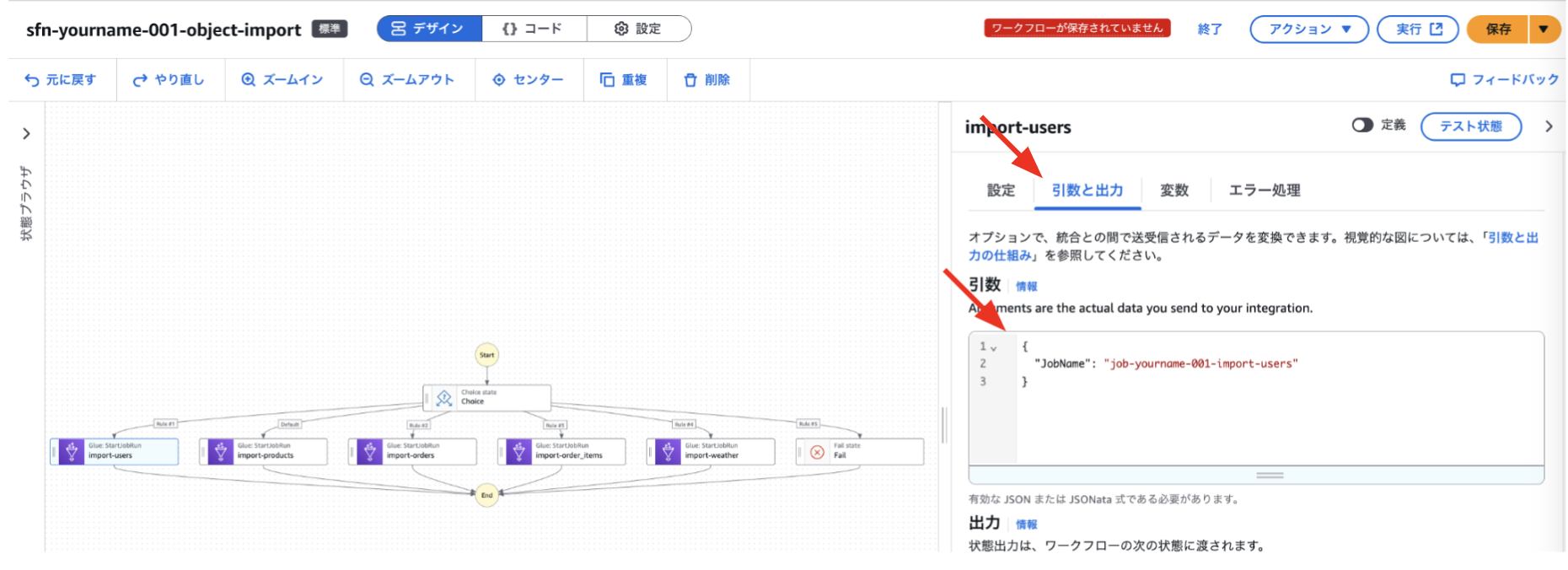

6. StartJobRun　引数と出力

StartJobRun ステートの引数と出力より、引数を編集

• 引数

{
  "JobName": "job-[自分の名前]-[番号]-import-users"
}

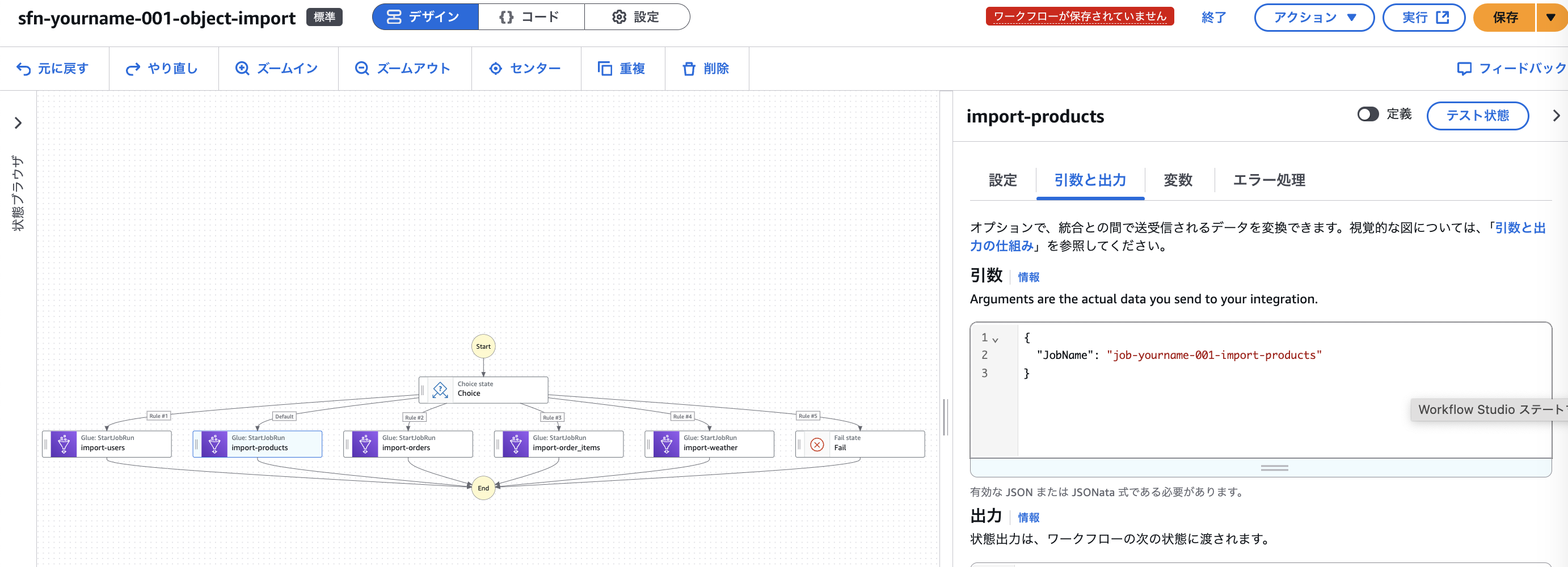

7. 他のJob編集

同様にして他のジョブも修正する

• products

  • 状態名: import-products
  • JobName: job-[自分の名前]-[番号]-import-products

• orders

  • 状態名: import-orders
  • JobName: job-[自分の名前]-[番号]-import-orders

• order_items

  • 状態名: import-order_items
  • JobName: job-[自分の名前]-[番号]-import-order_items

• weather

  • 状態名: import-weather
  • JobName: job-[自分の名前]-[番号]-import-weather

8. Choice編集

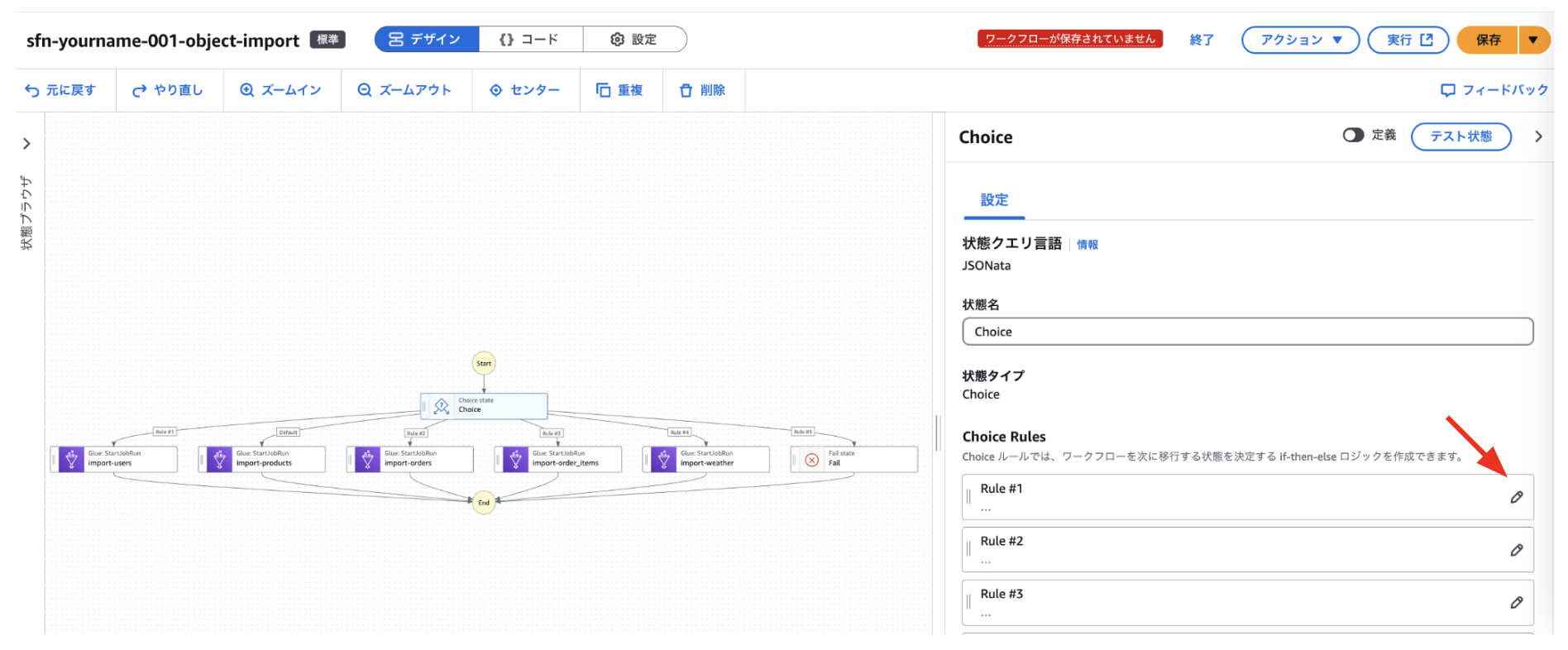

Choiceのルールをクリックする

Rule #1 ~ Rule #5及び Default rule を下記のように修正する

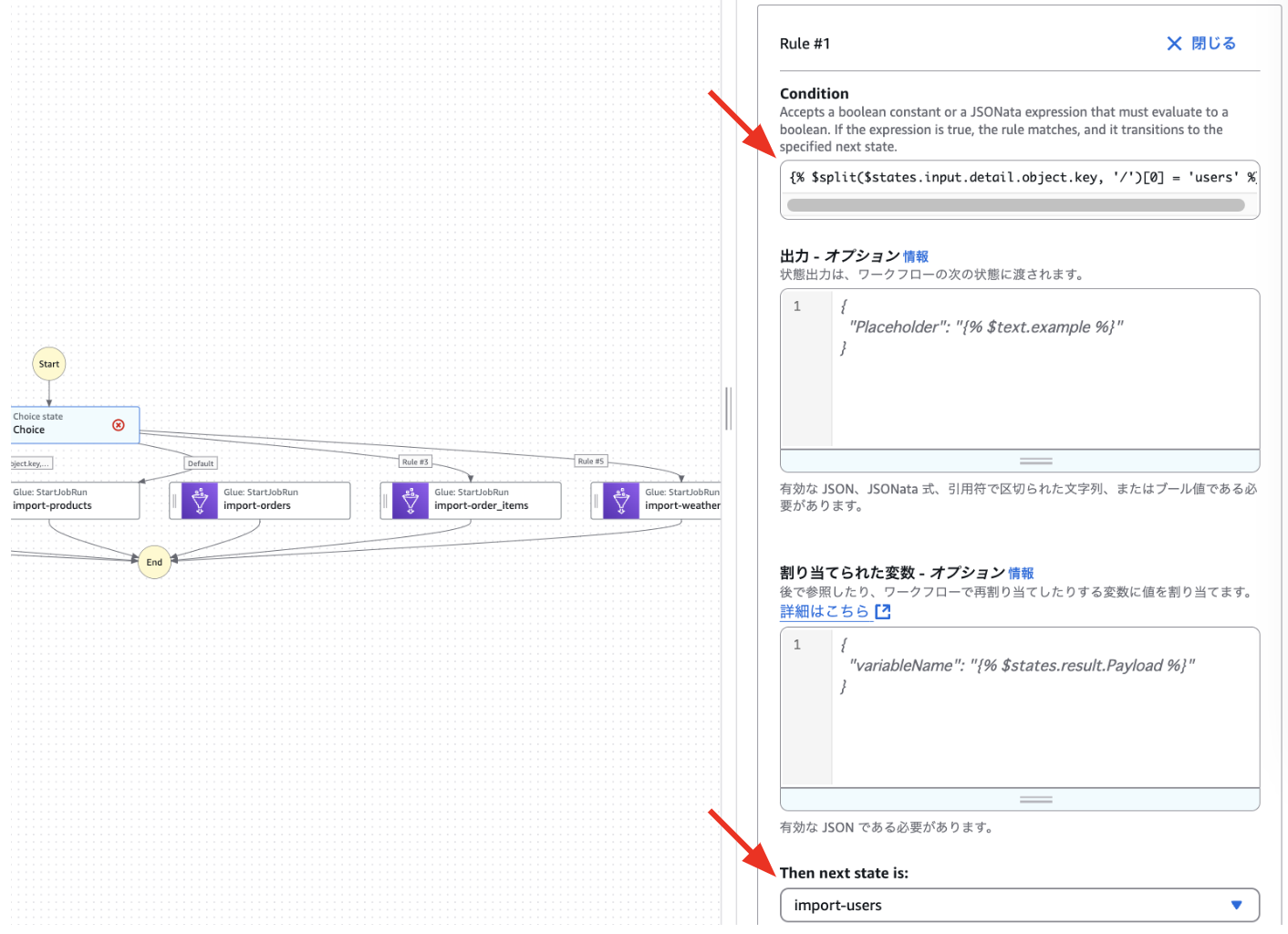

• Rule #1

  • Condition: {% $split($states.input.detail.object.key, '/')[0] = 'users' %}
  • Then next state is: import-users

• Rule #2

  • Condition: {% $split($states.input.detail.object.key, '/')[0] = 'products' %}
  • Then next state is: import-products

• Rule #3

  • Condition: {% $split($states.input.detail.object.key, '/')[0] = 'orders' %}
  • Then next state is: import-orders

• Rule #4

  • Condition: {% $split($states.input.detail.object.key, '/')[0] = 'order_items' %}
  • Then next state is: import-order_items

• Rule #5

  • Condition: {% $split($states.input.detail.object.key, '/')[0] = 'weather' %}
  • Then next state is: import-weather

• Default rule

  • Then next state is: Fail

保存

保存をクリック

動作確認

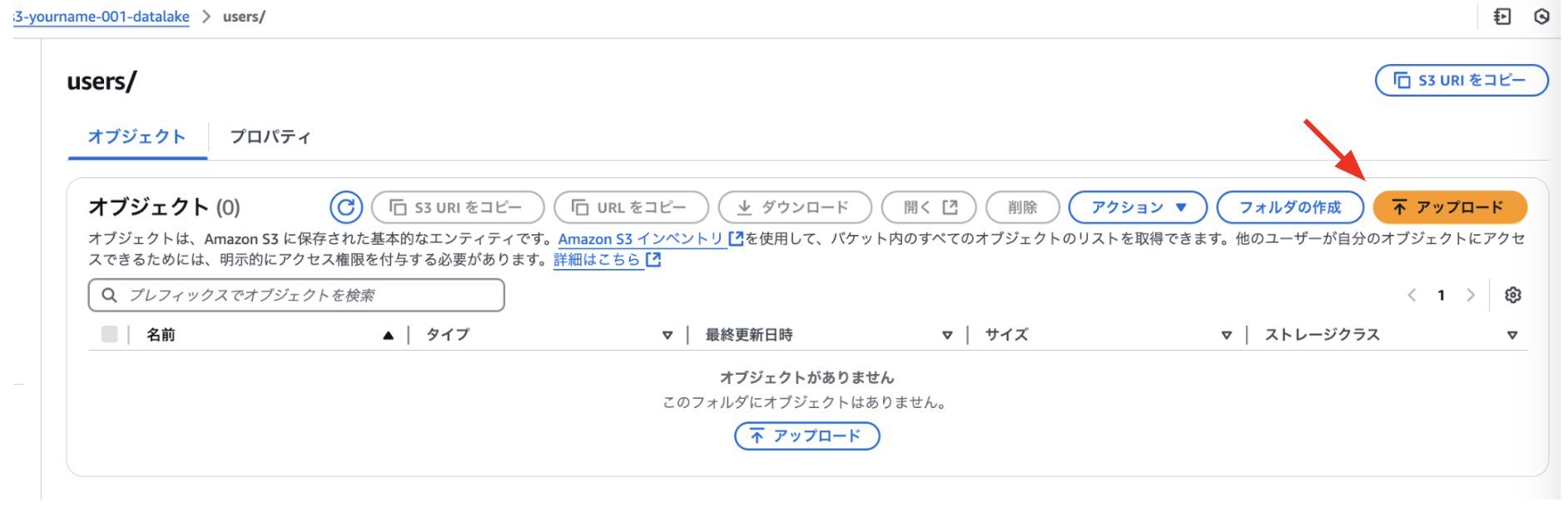

s3-[自分の名前]-[番号]-datalakeのusersフォルダに下記ファイルをアップロードする

名前は users.csv にすることに注意

前回アップロードしたファイルを上書きして良い

users.csv

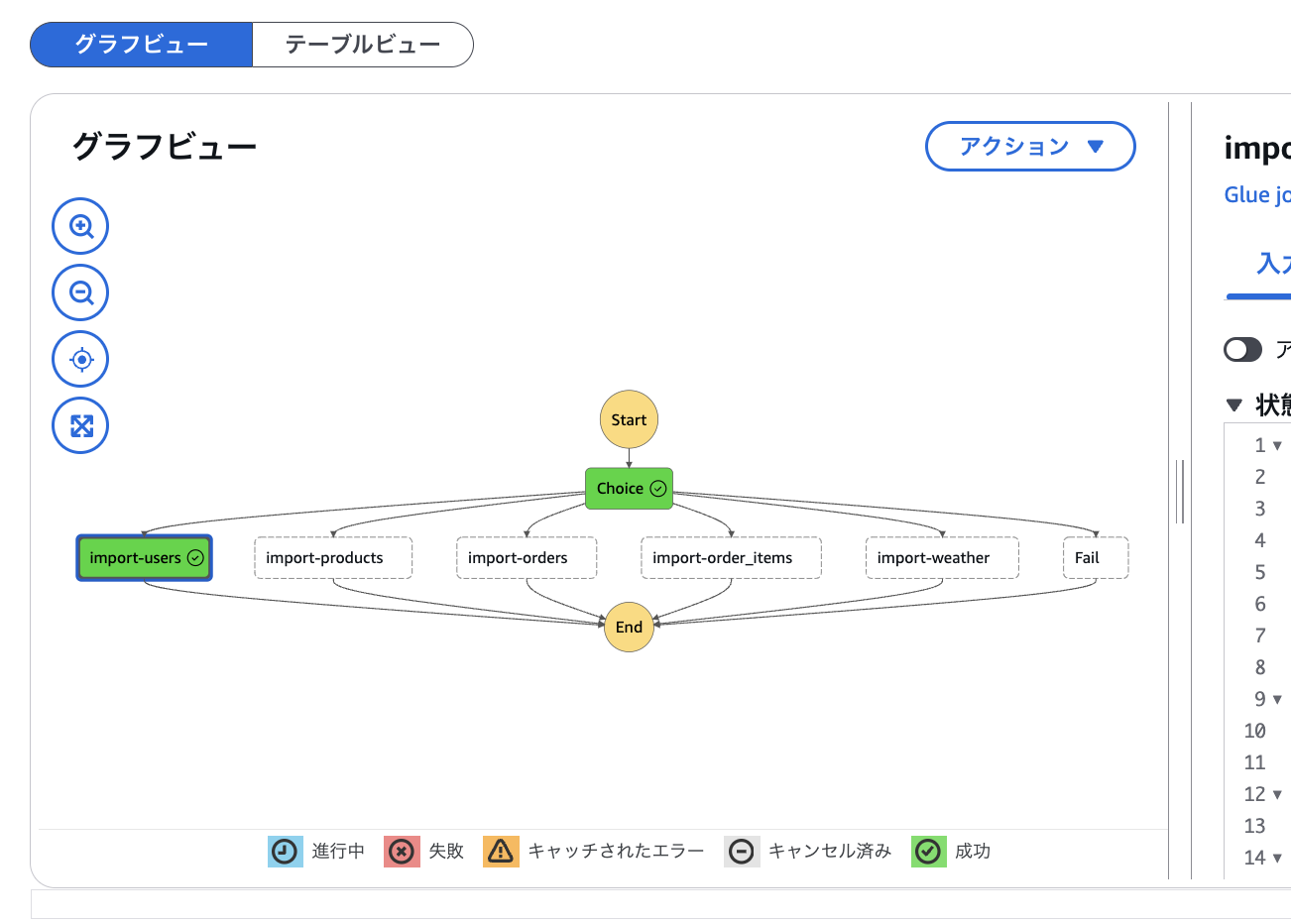

動作確認： Glue Job確認

自身のStepFunctionsが動いていて、import-usersをキックしていればOK
